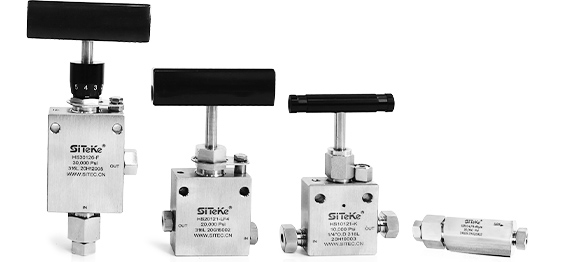

阀体采用316不锈钢材料，阀针采用17-4PH材料；最高工作压力：10，000psi(689bar)；连接形式：卡套式连接，24度锥的W型柱端按DIN3861标准；标准工作温度：-25℃~150℃(- 13F ~ 302F）；工作介质：气体、油品、水；
根据人体工程学设计的手柄，操作方便舒适
独特的分体式阀杆设计，解决了一体式同心度问题
优质合金双螺纹设计，减小了旋钮的阻力
可靠地防转固定
面板或支架安装
特殊的双螺纹啮合设计，使操作更加轻便
PTFE填料低摩擦，使用寿命长
冷加工的奥氏体不锈钢316材质的阀体，使阀体更加耐腐蚀、耐磨损
圆锥面金属密封，无论介质是气体还是液体都能完全密封
泄压孔、连接方式都符合高压螺纹连接国际标准
阀门使用不锈钢螺母、螺套
| 工作压力 | 阀门模式 | 型号目录 | 通管外径 | 通径 | 尺寸 | 阀板孔 | 块厚度 | ||||||||||
| Pressure | Valve Pattern | Catalog Number | O.D.Tube | Orifice | Dimensions(mm) | Valve Panel Hole | Block Thick-ness | ||||||||||
| A | B | C | D | E | F | G | H | I | J | K | |||||||
| 10Kpsi | 直通针阀 | HS10111-K | 1/8” | 2.7mm | 111 | 50 | 40 | 6 | 10 | 30 | M5 | 63.5 | 31.5 | 45 | / | 16.5 | 20 |
| HS10121-K | 1/4” | 3.2mm | 107 | 50 | 40 | 6 | 10 | 30 | M5 | 63.5 | 31.5 | 45 | / | 16.5 | 20 | ||
| 直角针阀 | HS10112-K | 1/8” | 2.7mm | 111 | 50 | 31.5 | 6 | 10 | 30 | M5 | 63.5 | 31.5 | 45 | 22.5 | 16.5 | 20 | |
| HS10122-K | 1/4” | 3.2mm | 123 | 62 | 31.5 | 6 | 10 | 30 | M5 | 63.5 | 31.5 | 45 | 22.5 | 16.5 | 20 | ||
| 三通两控针阀 | HS10115-K | 1/8” | 2.7mm | 198 | 80 | 40 | 6 | 10 | 30 | M5 | 63.5 | / | 45 | 31.5 | 16.5 | 20 | |
| HS10125-K | 1/4” | 3.2mm | 203 | 85 | 42.5 | 6 | 10 | 30 | M5 | 63.5 | / | 45 | 31.5 | 16.5 | 20 | ||
| HS | 10 | 1 | 2 | 1 | — K | |
| 控制类型 | 工作压力 | 通用代码 | 连接管外径 | 阀门形式 | 链接形式 | 阀门应用 |
| HS 手控针阀 | 10 10000psi | 无 | 1 1/8"O.D. | 1 直通 | K 单卡套 | H 高温阀 |
| 2 1/4"O.D. | 2 直角 | L 低温阀 | ||||
| 3 三通（一进二出） | ||||||
| 4 三通（一进二出） | ||||||
| 5 三通两控阀 | ||||||
| 6 可更换阀座 | ||||||
所有针阀记录了序列号的可靠性，提供所有保压部件的完整可追溯性。
阀针与阀杆为非旋转设计，因此增加了阀门的寿命和可靠性，承压部件由优质耐腐蚀不锈钢制成。
STK针阀提供了最大限度的安全性和可靠性，即使在不利的操作条件下,阀门可以安装在任何方向，可以有效密封气体和液体介质。
结构尺寸图
